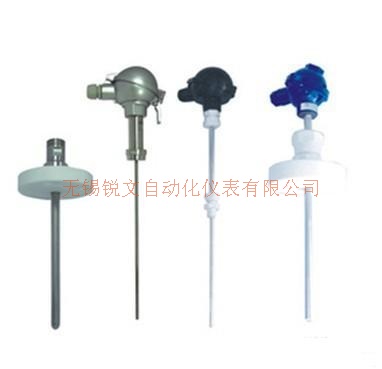

WRP-430裝配式熱電偶
價格:
0.00
評論:0
收藏:0
品牌: 銳文儀表
產品詳情
產品介紹:

      WRP-430裝配式熱電偶作為測量溫度的傳感器,通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃~1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。

防腐.JPG防腐鎧裝熱電偶.jpg防腐套管熱電阻2.jpgWRNK-291-1.png補償導線鎧裝熱電偶1.jpg固定式滾筒表面熱電偶.jpg帶引線熱電阻.jpg化纖、紡機專用鉑電阻.jpg鎧裝熱電偶 (4).jpg

   根據國家規定,我廠從1987年起開始生產符合IEC國際標準分度號的鉑銠30-鉑銠6、鉑銠10-鉑、鎳鉻-鎳硅、鎳鉻-銅鎳、銅-銅鎳、鐵-銅鎳等型式熱電偶,應符合JB/T3238-1999標準。
     工作原理:熱電偶的工作原理是:兩種不同成分的導體兩端經焊接、形成回路,直接測溫端叫測量端,接線端子端叫參比端。當測量端和參比端存在溫差時,就會在回路中產生熱電流,接上顯示儀表,儀表上就指示出熱電偶,產生的熱電動勢的對應溫度值?!?/div>
熱電偶的熱電動勢將隨著測量端溫度升高而增長,熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關,和熱電極的長度、直徑無關。
裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構,并配以各種安裝固定裝置組成。


產品選型資料:

熱電偶類別
代號
分度號
測量范圍℃
允許偏差△t ℃
鉑銠30-鉑銠6
WRR
B
0~800
±1.5℃或±0.25%│t│
鉑銠10-鉑
WRP
S
0~1600
±1.5℃或±0.25%│t│
鎳鉻-鎳硅
WRN
K
0~1300
±2.5℃或±0.75%│t│
鎳鉻-銅鎳
WRE
E
0~800

±2.5℃或±0.75%│t│


產品技術數據:

溫度測量范圍和允許誤差

W
R
規格
內容


R

鉑銠30-鉑銠6
P

鉑銠10-鉑
N

鎳鉻-鎳硅
E

鎳鉻-銅鎳 (鎳鉻-康銅)
-
1

無固定式裝置式
2

固定螺紋式
3

活動式法蘭
4

固定法蘭式
5

活動法蘭角尺形式
6

固定螺紋錐形保護管式
安裝固定形式
2

防濺式
3

防水式
4

隔爆式
接線盒形式
0
?16mm保護管
1
?25mm保護管(雙層套管)
2
?16mm高鋁質管(單層套管)
3
?20mm高鋁質管
設計序號

W
R
-
